rolo perfurado Web da bandeja de cabo de 150mm 300mm que forma a máquina com pre - corte o dispositivo

150mm 300mm Web Perforated Cable Tray Roll Forming Machine With Pre - Cut Device

Detalhes do produto:

Lugar de origem:	China
Marca:	Believe Industry Company
Certificação:	CE
Número do modelo:	Cabo Roll Bandeja Máquina

Condições de Pagamento e Envio:

Detalhes da embalagem:	Embalagem padrão de navegabilidade
Tempo de entrega:	60 a 90 dias
Termos de pagamento:	30% TT adiantado, 70% TT antes da expedição
Habilidade da fonte:	45 grupos pelo quarto

contacto

Descrição de produto detalhada

Material aplicável:	Bobinas galvanizadas do aço, bobinas laminadas	Espessura material:	1.5-2.5mm
Poder principal:	15KW	Formando etapas:	18 etapas
Características da máquina:	o Pre-corte, não precisa de mudar as lâminas de corte para cada dimensão	A largura ajusta:	Automático ajuste o tipo
Realçar:	máquina de fabricação de bandeja de cabo , Cabo bandeja formando máquina

Linha fria perfurada galvanizada do Rollforming da bandeja de cabo com dispositivo do Pre-corte

Descrição

Esta linha de produção da bandeja de cabo pode produzir bandejas de cabo perfuradas com largura da Web de 150mm e de 300mm e altura de 45mm. O material principal é bobinas de aço galvanizadas grossas de 0.6mm a de 1.2mm. As estações do rolo podem automaticamente mover-se dentro e para fora através do guia linear para ajustar a diferença entre rolos para o rolo que forma cada dimensão.

o dispositivo do Pre-corte cortou o material no comprimento exigido antes de formar do rolo. Comparado ao dispositivo do corte do cargo, os usuários não precisam de mudar as lâminas de corte para cada dimensão, que salvar muito tempo para a produção contínua.

Especificações detalhadas da linha de produção da bandeja de cabo

Não.	Componentes principais	Especificações técnicas
1.	3Ton Decoiler	1. expansão e tensão hidráulicas do Mandrel: 3kw 2. escala da expansão: 480-520mm 3. Decoiling bonde: 4kw 4. identificação máxima da bobina: 1350mm 5. capacidade de carga: 3000kg
2.	7-Roll que nivela o dispositivo	1. rolo de pitada: rolo de pitada 2 para alimentar 2. nivelando o rolo: rolo 7 para nivelar, acima de 3 e de parte inferior 4 3. nivelando o diâmetro do rolo: 90mm 4. nivelando o material do rolo: 40Cr, HB220-260
3.	Imprensa de poder de alta velocidade Com alimentador servo	1. servo motor: 3kw 2. imprensa de poder da alta velocidade: de 80 toneladas 3. lugar da força do impacto: 4 4. curso: 150mm 5. altura próxima máxima: 340mm 6. acima da área da plataforma: 770 x 420 x 70mm 7. Para baixo área da plataforma: 1000 x 550 x 90mm 8. poder principal: 7,5 x 4 (kwxP) 9. o slider ajusta: O manual ajusta 10. pressão de ar: 6kg/m2

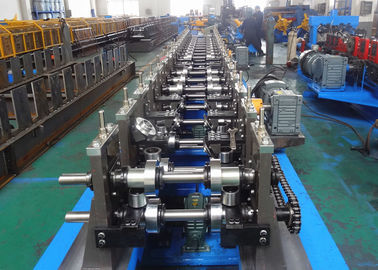

4.	Rolo que forma o moinho	1. máquina baixa: Estrutura soldada aço do feixe de H 2. suporte do rolo: Suporte do rolo do ferro fundido parafusado na base da máquina 3. a largura ajusta: Bonde ajuste, 1.5kw 4. formando etapas: 18 etapas 5. material do rolo: GCr15 6. material do eixo: 40Cr, φ90mm 7. cortando o poder: 11kw 8. material da lâmina de corte: Cr12Mov

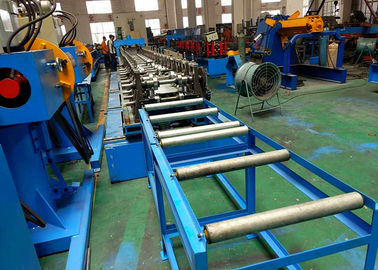

5.	Tabela final do apoio ao produto	1. quadro soldado aço do ângulo, com tabela do rolo-trajeto 2. tamanho: X.500 2000 x 700mm (L x W x H) 3. quantidade: 2 grupos
6.	Armário de controle bonde	1. sistema de controlo: Sistema de controlo do PLC 2. codificador: Tipo de Omron 3. inversor da frequência: YASKAWA 4. tela táctil: Magnetocardiogramas 5. quantidade: 2 unidades, 1 para perfurar, 1 para cortar
7.	Estação hidráulica	1. 2 unidades, 1 para a expansão do mandrel do decoiler, 1 para cortar 2. poder hidráulico da expansão: 3kw 3. poder hidráulico do corte: 11kw 4. tipo: Tipo famoso do Local
