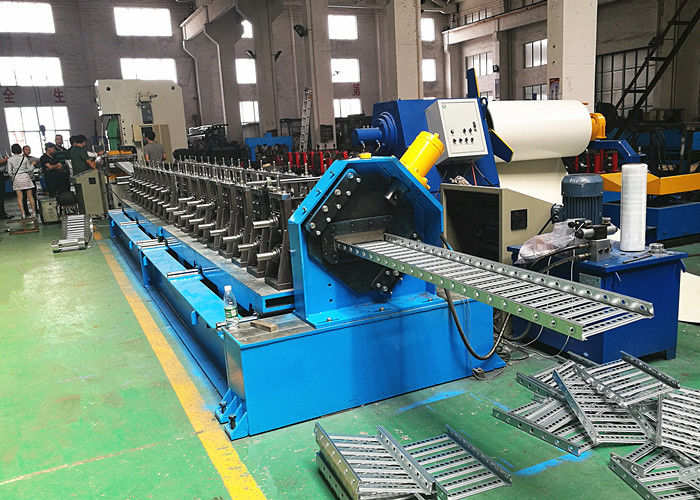

Rolo da bandeja de cabo ajustável do automóvel que forma a máquina para perfis da largura de 100 - de 300mm

Automático ajuste o rolo da bandeja de cabo que forma a máquina para a largura de 100-300mm



  Descrição

Esta linha de produção da bandeja de cabo pode produzir bandejas de cabo inferiores contínuas, bandejas de cabo perfuradas e bandejas cabble da escada com as bobinas galvanizadas 0.6-1.2mm do aço.


As bobinas de aço atravessam a carga da bobina, o desenrolamento, a alimentação, a entrada que guiam, o rolo que forma, cortando e output então os produtos desejados. A linha de produção é totalmente automático penteando a perfuração, formação do rolo, cortando ao comprimento em uma linha.



As larguras formadas da bandeja de cabo variam de 100mm a 300mm e as alturas variam de 30mm a 100mm como pedido. A largura automática ajusta significa que os usuários precisam somente de entrar os dados da largura desejada no tela táctil, que é mais conveniente do que o manual ajusta e pode salvar muito tempo para usuários.





  Componentes principais da linha de produção da bandeja de cabo

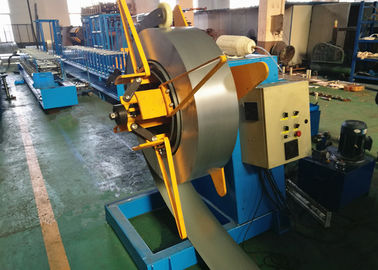

• 3Ton Decoiler

Único tipo do mandrel com expansão hidráulica e desenrolamento bonde; guardando e peso 3000kg máximo do desenrolamento das bobinas de aço



• Imprensa servo do alimentador + de poder 80Ton

A capacidade da imprensa de poder é de acordo com a espessura e os entalhes materiais exigidos

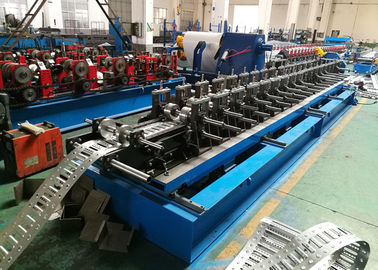

• Bandeja de cabo Rollformer

Ambos os lados dos suportes do rolo podem mover-se dentro e para fora através do guia linear para ajustar a diferença entre os rolos



• Dispositivo do corte

Necessidade de usuários de mudar as lâminas de corte para cada dimensão da bandeja de cabo formada



• Tabelas finais do apoio ao produto

Tabela Unpowered do apoio, impedindo que os produtos finais caiam após o corte



• Armário de controle bonde

Com sistema de controlo do PLC de Panasonic, os usuários precisam somente de entrar desejaram o comprimento de corte e a quantidade, a máquina começará em conformidade e parará de trabalhar quando revestimento



• Estação hidráulica

Válvula eletromagnética de Rexrroth e válvula hidráulica





  Vantagens principais da máquina

>   Pode rolar bandejas ventiladas formulário de bandejas de cabo/cabo da escada de 100mm à largura de 300mm em uma máquina

>   Automático ajuste a diferença entre os rolos para cada dimensão

>   Furos e entalhes de perfuração da elevada precisão pela imprensa de poder da alta velocidade 80Ton e da elevada precisão

>   Baixo corte da rebarba e precisão exata do comprimento de corte

>   Todos os elementos bondes e hidráulicos são selecionados do tipo famoso internacional





  A maioria de parâmetros técnicos importantes

Não.	Artigo	Parâmetros
1.	O material pode ser rolo formado	a força suave de 0.6-1.2mm galvanizou as bobinas de aço
2.	Largura formada da bandeja de cabo	100mm a 300mm
3.	Altura formada da bandeja de cabo	30mm, 50mm, 80mm, 100mm
4.	Formando estações	18 estações
5.	Rolo que forma a velocidade	15kw
6.	Poder para a formação do rolo	10-15m/min (que não inclui o corte)
7.	Poder para cortar	5.5kw





  Imagens do produto acabado para a referência
