| Lugar de origem: | China |
| Marca: | BELIEVE INDUSTRY |
| Certificação: | CE |
| Número do modelo: | SÉRIE DO ARMAZENAMENTO DE BELI |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | USD 40,000-50,000 PER SET |
| Detalhes da embalagem: | Interior de embalagem Nude do recipiente com o fio de aço prendido |
| Tempo de entrega: | 90 dias de trabalho |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 45 grupos pelo quarto |
| Nome da máquina: | Tipo de aço linha da seção de C de produção do feixe de caixa | Aplicativo: | Para produzir os feixes de aço da C-forma e emendá-los em um feixe de caixa |
|---|---|---|---|
| sistema de controle: | Sistema de controle PLC | Sistema de acionamento: | Eletricamente sistema de movimentação da corrente |
| Garantia da máquina: | 24 meses para o uso normal | Serviço pós-venda: | Nós arranjaremos técnicos à fábrica do cliente depois que a máquina chega |

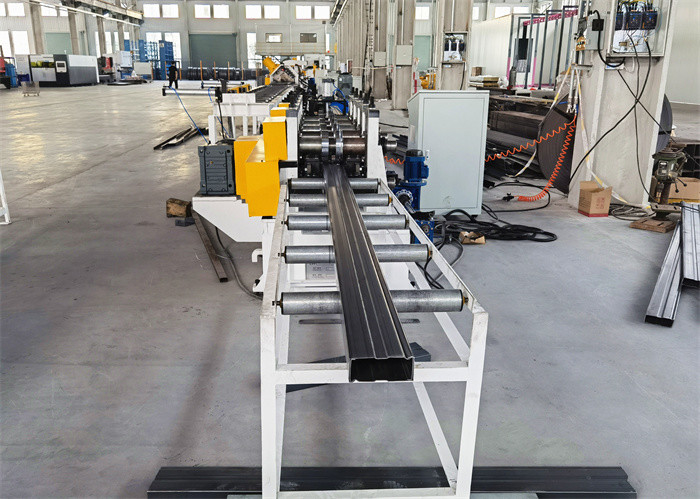

Máquina de Conformação de Vigas Tipo Caixa de Seção C e Máquina de Costura
Esta linha de produção de costura de caixa é composta principalmente por duas partes:Máquina de conformação de vigas em C e máquina de costura de vigas em caixa. A máquina de conformação de vigas em C é usada para produzir seções em C com base no desenho do perfil e nas medidas do cliente. E a máquina de costura é usada para transformar 2 seções em C separadas em uma viga em caixa.
Da bobina a uma viga em caixa, o processo passa por desenrolamento da bobina (desbobinamento/desenrolamento), alimentação e guia, nivelamento, conformação, corte e costura. E este vídeo mostrará claramente todo o processo de conformação de vigas em C e costura de vigas em caixa.
Esta viga em caixa tipo seção C é amplamente utilizada no sistema de racks de armazenamento de armazéns. Temos outra máquina de vigas em caixa para produzir vigas em caixa autoportantes (autoblocantes).Com as vantagens de economia de matéria-prima e maior produtividade, o que significa menor custo, mas também boa capacidade, a máquina de conformação de vigas em caixa tipo autoportante também interessa a muitos clientes.
Desenho do Perfil da Viga em Caixa Tipo Seção C
Espessura do material: 1,0 mm - 2,0 mm
Altura da viga em caixa: 40 mm; 50 mm
Largura da viga em caixa: 80 mm; 90 mm; 100 mm; 110 mm; 120 mm; 130 mm; 140 mm; 150 mm; 160 mm ou conforme necessário
Componentes e Especificações da Máquina da Linha de Produção de Vigas em Caixa
| Componentes da Máquina | Especificações Detalhadas | ||
| Desbobinador |
Tipo de desbobinador
|
* desbobinador elétrico * desbobinamento elétrico * afrouxamento e tensionamento manual do mandril |
* desbobinador hidráulico com desbobinamento elétrico e afrouxamento e tensionamento hidráulicos (opcional) |
| Capacidade de carga | * 5000 kg | ||
| Dispositivo de Nivelamento | Design |
* nivelador de 9 rolos na máquina * 4 rolos superiores e 5 rolos inferiores |
* design independente com alimentação por servomotor para alta velocidade e produtividade (opcional) |
| Material dos rolos | * 40Cr | ||
| Diâmetro dos rolos | * 55 mm | ||
| Dispositivo de Pré-corte | Função |
* corta facilmente a chapa ao trocar bobinas * há também um encoder colocado para medir o comprimento da última chapa para economizar material |
|
| Tipo de corte | * corte hidráulico | ||
| Máquina de Conformação | Estrutura da máquina |
* estrutura soldada de viga H ou viga U de alta qualidade como base da máquina; * suportes de rolos tipo ferro fundido * um lado dos suportes de rolos soldado na base da máquina * um lado dos suportes de rolos aparafusado |
|
| Acionamento e transmissão | * acionamento por motor elétrico e transmissão por corrente | ||
| Etapas de conformação | * 18 etapas | ||
| Velocidade de conformação | * 0-15 m/min | ||
| Material dos rolos | * GCr15, HRC58-62 | ||
| Material do eixo | * 40Cr; 80 mm de diâmetro | ||
| Potência Principal | * 15 KW | ||
| Potência de ajuste de tamanho | * 1,5 KW | ||
| Dispositivo de Corte Voador |
* tipo de corte hidráulico com rastreamento por servomotor |
||
| Mesa Transportadora e Dispositivo de Giro | Design e função |
* estrutura soldada de tubo de aço e aço angular com rolos para transporte * um cilindro de ar é equipado na mesa transportadora para empurrar as vigas em C para a mesa de giro * cilindros de ar na mesa de giro são colocados a 45° para girar uma viga em C para cobrir outra para fazer uma viga em caixa integrada |
|
| Máquina de Costura |
Estrutura da máquina |
* A viga em caixa combinada entra na máquina de costura, as duas partes se unirão firmemente com grande resistência. | |
| Etapas de conformação | * 5 etapas | ||
| Potência | * 11 KW | ||
Produto Final para Referência
A Believe Industry Companypossui uma gama completa de máquinas para a série de armazenamento de armazéns:
* Máquina de Conformação de Rack/Coluna Vertical de Armazenamento
* Máquina de Conformação de Viga em Caixa Horizontal
* Máquina de Conformação de Viga em Degrau
* Máquina de Conformação de Barra de Suporte de Travamento em C
* Máquina de Conformação de Painel de Prateleira de Supermercado
* Máquina de Conformação de Painel de Suporte Traseiro
* Máquina de Soldagem de Viga e Clipe
* Máquina de Solda a Ponto
* Máquina de Soldagem Contínua a Laser
