Automático ajuste a máquina Multibeam do Rollforming do Purlin para perfis do Sigma de C Z

Automático ajuste a máquina Multibeam do Rollforming do Purlin para perfis do Sigma de C Z

Descrição

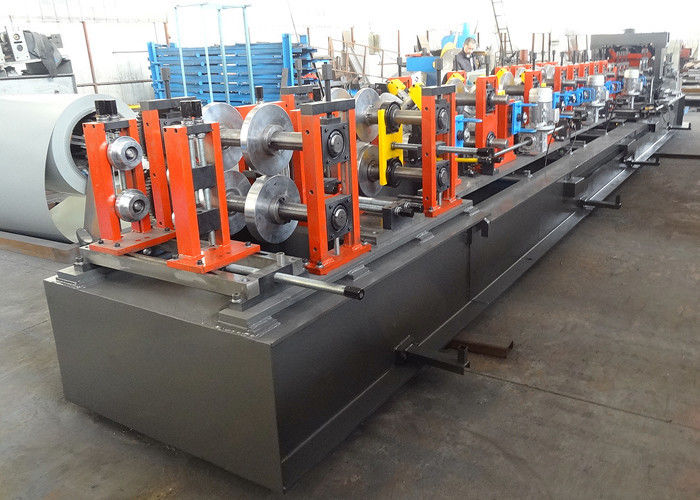

Esta máquina multibeam do rollforming do purlin pode perfilando o purlin da C-forma, o purlin da U-forma, o purlin da Z-forma e o purlin da Sigma-forma no mesmos rolo que forma a unidade. As larguras diversas dos purlins podem ser ajustam automaticamente através do tela táctil. As larguras da Web dos purlins variam de 100mm a 400mm e as profundidades da flange variam de 40mm a 100mm.

Os perfis mudam sobre

Todos os purlins que incluem o purlin de C, o purlin de U, o purlin de Z e o purlin do Sigma podem ser rolo formado por um grupo dos rolos de formação. Fazer somente pouco ajuste pode mudar sobre a forma de C a de Z ou de Sigma. Automaticamente a mudança sobre dos perfis do purlin pode salvar muito tempo para aumentar a eficiência da produção.

A largura da Web ajusta

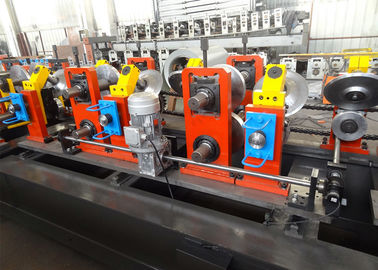

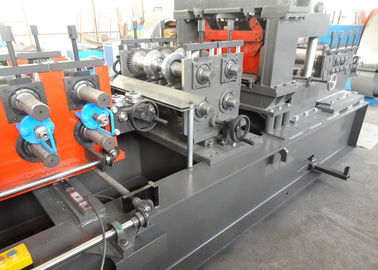

O purlin de C, o purlin de U, o purlin de Z e o purlin do Sigma com dimensões diversas são material muito importante para as construções de aço. Todas as dimensões dos purlins podem ser produzidas ajustando a distância entre os rolos. Cada lado dos rolos é instalado em uma placa comum que possa se mover dentro e para fora através do guia linear automaticamente. Para entrar somente os dados exigidos no tela táctil, os rolos ajustarão em conformidade.

Desenho e dimensões do perfil

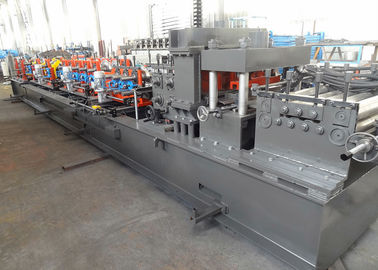

Componentes principais da linha de produção inteira

• 5Ton Decoiler hidráulico
• 7-Roller que nivela a unidade
• Unidade de perfuração hidráulica
• Unidade hidráulica do Pre-corte
• Rolo que forma a unidade
• Tabelas do Runout
• Sistema de controlo bonde
• Sistema hidráulico

Processo de trabalho

Carregando a bobina -- desenrolamento da bobina -- alimentação -- nivelamento -- furos de perfuração -- corte ao comprimento exigido -- formação do rolo -- saída dos produtos finais
