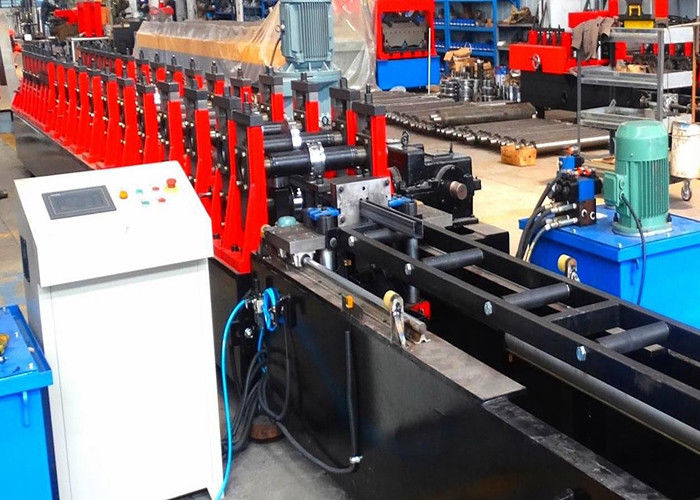

Rolo do canal do suporte do metal que forma a máquina, rolo conduzido do quadro da caixa de engrenagens anterior

Canal do suporte do metal que quadro a linha de Rollformer com movimentação da caixa de engrenagens

  Breve descrição

Este rolo do metal que forma a máquina está disponível para produzir os canais lisos e entalhados do suporte com a dimensão de 41 x de 41mm. O material principal pode ser rolo formado é bobinas de aço pre-galvanizadas e o aço do mergulho quente bobina. A linha inteira é uma linha de produção contínua que inclui as bobinas que desenrolam, nivelamento material, entalhes de perfuração, lamina a formação e o corte.

Características da máquina

• A base soldada aço da máquina do feixe de H com rolo do ferro fundido está.
• Os suportes da base e do rolo da máquina são processados pela máquina de trituração do pórtico do CNC para a elevada precisão.
• A linha inteira é controlada pelo sistema de controlo do PLC.
• Conduzido eletricamente através da caixa de engrenagens.
• Interrupção servo do voo para a produção do volume alto.
• Imprensa de poder da alta velocidade e da elevada precisão equipada para entalhes de perfuração antes de formar do rolo.
• Bons nivelamento e retidão de produtos finais.
• Alto nível da precisão do corte com baixa rebarba.

A maioria de parâmetros essenciais

1. A bobina pode ser rolo formado: as bobinas pre-galvanizadas, mergulho quente galvanizado bobinam, bobinas de aço inoxidável 2. Espessura da bobina: 2.5mm máximos 3. Linha velocidade inteira: 15-20m/min (linha velocidade que inclui o nivelamento, a perfuração, o rolo formando e cortando) 4. Estações do rolo: 20 staions 5. Poder principal para a formação do rolo: 45kw 6. Energia hidráulica: 7.5kw 7. Capacidade de imprensa de poder: de 80 toneladas

  Linha inteira componentes de Rollformer

Todas as peças compradas são selecionadas dos tipos locais famosos ou dos tipos famosos internacionais como o pedido. Como elementos de Siemens, de Mitsubishi Electric, rolamento de NSK, de SKF, etc.

Acredite que Indústria Empresa igualmente tem projetos de máquina econômicos com desempenho perfeito. Os produtos finais são igualmente com boa qualidade, diferença principal são o effeciency da produção podem ser um bocado mais baixo.

Disposição da máquina
