| Lugar de origem: | China |
| Marca: | Believe Industry Company |
| Certificação: | CE |
| Número do modelo: | BELI RF18-27-35 |
| Detalhes da embalagem: | A embalagem principal do nude da peça da máquina e prendido dentro do recipiente com fio de aço, o s |
|---|---|
| Tempo de entrega: | 60 dias |
| Habilidade da fonte: | 20 grupos por meses |
| Máquina: | Rolo de aço do perfil da ômega que forma a máquina | Velocidade: | 30-40m/min |
|---|---|---|---|
| Formando etapas: | 10 etapas | movimentação: | Movimentação da caixa de engrenagens |
| Realçar: | Parafuso prisioneiro do metal e rolo da trilha que forma a máquina,parafuso prisioneiro que faz a máquina |
||
Breve descrição
Este rolo que forma a máquina é projetado produzir a seção de aço do perfil da ômega. A velocidade desta máquina pode alcançar até 30-40m/min de acordo com as exigências dos clientes. O projeto desta máquina de alta velocidade é bastante diferente daqueles máquina com velocidade comum de 10-15m/min.
Projeto da seção de alta velocidade da ômega que forma a máquina
|
> 3Ton Dobro-cabeça Decoiler automático ......... |
........................................................................... 1 unidade |
|
> rolo que forma o moinho com movimentação da caixa de engrenagens .......... |
........................................................................... 1 unidade |
|
> interrupção servo do voo ...................................... |
........................................................................... 1 unidade |
|
> auto empilhador ................................................ |
........................................................................... 1 unidade |
|
> sistema de controlo do PLC ..................................... |
........................................................................... 1 unidade |
|
> sistema hidráulico .......................................... |
........................................................................... 1 unidade |
|
> sistema refrigerar e lubrificar de água ........ |
........................................................................... 1 unidade |
Movimentação da caixa de engrenagens
Sinceramente, o projeto de máquina comum da movimentação chain e a parada para cortar o tipo não podem encontrar a procura de alta velocidade de 30-40m/min. Em lugar de, nós usamos a movimentação da caixa de engrenagens e o dispositivo do corte do voo como uma alternativa, que não somente para cumprir a exigência da velocidade mas para fazer igualmente o estábulo da corrida de máquina em tal alta velocidade.
Sistema refrigerar e lubrificar de água
Também, nós equipamos um grupo de sistema refrigerar e lubrificar de água para esta máquina. Este sistema pode extremamente reduzir o desgaste da superfície material causado pelo rolo que corre na alta velocidade.
Disposição do rolo inteiro que forma a linha
1. Sentido do trabalho: da esquerda para a direita
2. Processo do trabalho: decoiling--formação do rolo--corte--saída do produto final
Rolo principal que forma parâmetros técnicos
|
1. |
Estrutura da máquina: o aço do feixe soldou a base da máquina, suporte do rolo da coluna do guia parafusado na base da máquina |
|
2. |
Espessura material: 0.8-1.0mm |
|
3. |
Formando etapas: 10 etapas |
|
4. |
Formando a velocidade: 30-40m/min |
|
5. |
Poder do motor principal: 15kw |
|
6. |
Material do rolo: Aço No.45, extinguindo e moderando, superfície com espessura chapeada cromada mais de 0.05mm |
|
7. |
Material do eixo: 40Cr |
|
8. |

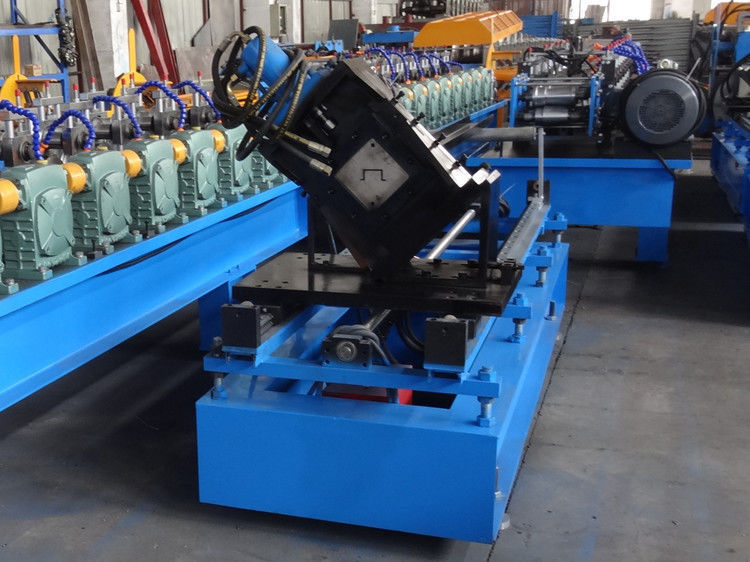

Corte: corte hidráulico, interrupção servo do voo |
|
9. |
Energia hidráulica: 5.5kw |
|
10. |
Poder do servo motor: 2.2kw |
|
11. |
Material da lâmina de corte: Cr12Mov, HRC58-62 |

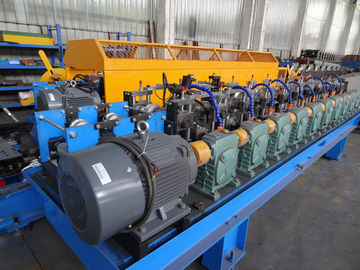

Imagens da máquina
