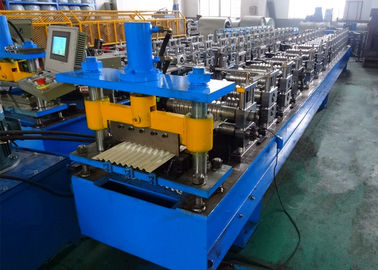

Mini rolo ondulado da folha do revestimento da parede que forma o uso material da máquina G550

Mini rolo ondulado da folha do revestimento da parede que forma a máquina para o material G550



  Breve introdução

Os perfis ondulados tornando-se cada vez mais populares estão usando-se como a construção de aço exterior e as folhas do revestimento da parede interior. Este rolo que forma a máquina é feito para produzir os mini painéis de parede de aço ondulados com material G550 de grande resistência.


Estrutura da máquina

• Base da máquina: O aço do feixe de H soldou o quadro que processa pela máquina de trituração do pórtico
• Suportes do rolo: o tipo suportes da coluna do guia do rolo parafusou na base da máquina
• Tipo de movimentação: conduzido eletricamente através da corrente e da roda dentada
• Motor: motor 7.5kw bonde colocado dentro da base da máquina

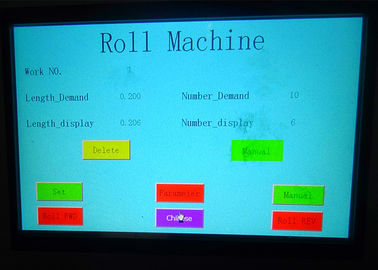

• Sistema de controlo: Sistema de controlo do PLC de Panasonic

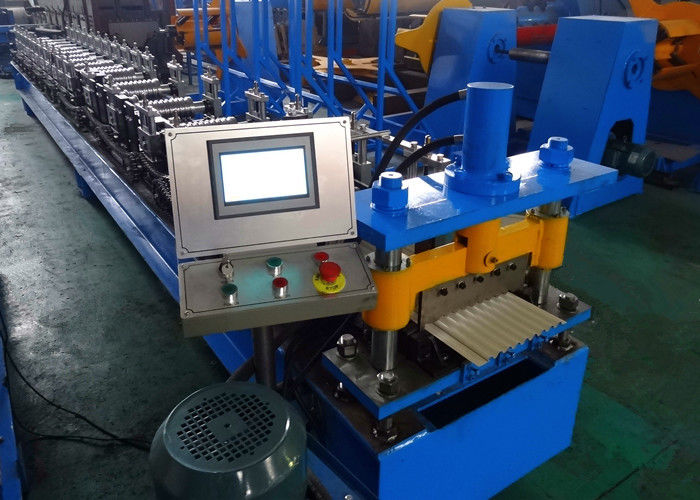

• Tipo do corte: posto hidraulicamente cortando o dispositivo





  Linha inteira componentes e disposição da máquina

Não.	Artigo	Quantidade	Opções
1.	3Ton escolhem o Mandrel Uncoiler	1 grupo	A linha velocidade desta máquina do rollforming do painel de parede é aproximadamente 12m a 15m/min, acredita que máquina fria do rollforming da fonte de Indústria Empresa com linha acelera a 30m a 40m/min.
2.	Entrada material Infeeding e dispositivo de guiamento	1 grupo
3.	Mini estações onduladas de Rollfoming do perfil	1 grupo
4.	Dispositivo hidráulico do corte	1 grupo
5.	Produto final que recebe tabelas	1 grupo
6.	Armário de controle bonde	1 grupo
7.	Estação hidráulica	1 grupo





Disposição da máquina

• Sentido do trabalho: da esquerda para a direita
• Processo do trabalho: decoiling--guia >feeding--formação do >roll-->cutting-->run para fora





  Parâmetros técnicos principais

>>   5Ton Decoiling hidráulico

1. Tipo de Decoiling: expansão do mandel e tensão hidráulicas, decoiling bonde

2. Expansão e tensão do Mandrel de Decoiler: energia hidráulica oferecida pelo motor 4kw

3. Escala da expansão do Mandrel de Decoiler: φ480-520mm

4. Poder de Decoiling: 3kw

5. Bobina máxima O.D: 1350mm

6. Capacidade: de 5 toneladas



>>   Rolo que forma o moinho

1. Força material: G550

2. Espessura material: 0.3-0.8mm

3. Formando etapas: 17 etapas

4. Motor principal: 7.5kw

5. Formando a velocidade: 10-15m/min

6. Material do eixo: 40Cr

7. Material do rolo: No.45 aço, multa que faz à máquina, extinguindo e moderando, superfície com o cromo chapeado



>>   Corte

1. Tipo: corte hidráulico, paradas da máquina ao cortar

2. Poder do corte: 5.5kw

3. Material da lâmina de corte: Cr12Mov, HRC58-62

4. Corte à tolerância do comprimento: ±2mm





  Produto acabado do mini perfil ondulado
