Lugar de origem: | China |
Marca: | Believe Industry Company |
Certificação: | CE, ISO |
Número do modelo: | Z100-300 |
Detalhes da embalagem: | Embalagem padrão de navegabilidade |
---|---|
Tempo de entrega: | 50 a 60 dias |
Termos de pagamento: | 30% TT adiantado, 70% TT antes da expedição |
Habilidade da fonte: | 50 grupos pelo quarto |
Aplicação: | Produzindo o Purlin de Z | O outro nome: | Máquina do Purlin de Z, rolo do Purlin do Zed que forma a máquina |
---|---|---|---|
Tempo de entrega: | 60 dias | Garantia: | 2 anos |

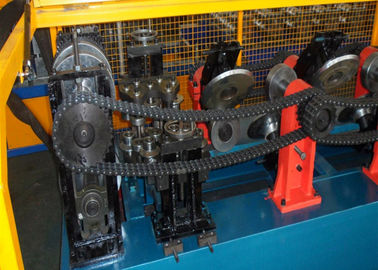

Estrutura da máquina: | Suportes do ferro fundido | movimentação: | Corrente e roda dentada |
Realçar: | purlin que faz a máquina,rolo do purlin de c z que forma a máquina |
Rolo do Purlin do padrão Z100-300 Z que forma a máquina para o material grosso de 1.6-3.2mm
Breve introdução

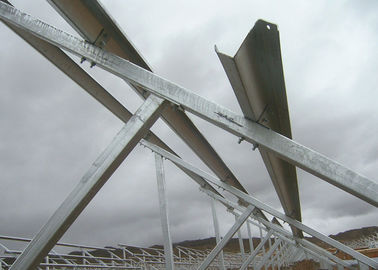

Acredite o rolo padrão do purlin da fabricação Z de Indústria Empresa que forma a máquina. Esta máquina pode produzir Z100, Z150, Z200, Z250, purlins Z300 com as bobinas de aço laminadas da espessura de 1.6-3.2mm. O processo principal do trabalho é carregamento de aço da bobina, desenrolamento, alimentação e guiamento, nivelamento, pré-perfurar, formar do rolo e corte hidráulico.
Características da máquina
Componentes principais da linha inteira
Não. | Componentes | Quantidade | Opções |
1. | 3Ton escolhem o Mandrel Decoiler | 1 grupo |
Projeto de máquina de alta velocidade do Purlin de Z
|
2. | Entrada que alimenta e dispositivo de guiamento | 1 grupo | |
3. | Nivelando a unidade | 1 grupo | |
4. | Unidade pré-perfurando | 1 grupo | |
5. | Purlin Rollfomer de Z | 1 grupo | |
6. | Interrupção hidráulica | 1 grupo | |
7. | Recebendo tabelas | 1 grupo | |
8. | Armário de controle | 1 grupo | |
9. | Estação hidráulica | 1 grupo |

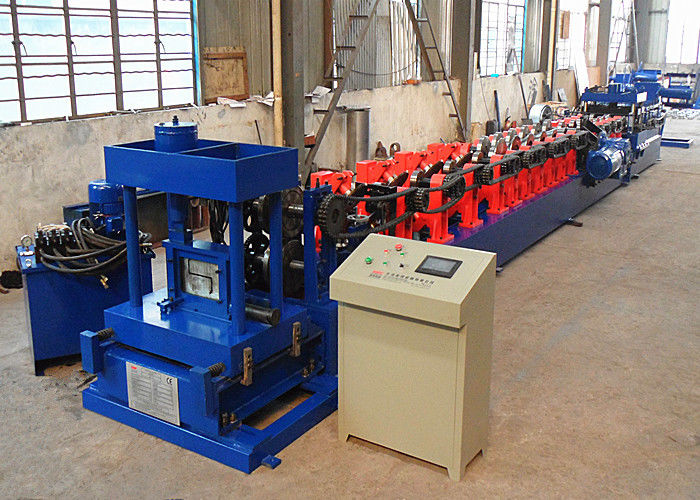

Estrutura da máquina
Desenho e tamanho do perfil do Purlin de Z
Artigo |
A |
B |
L |
Largura material |
|
1,6 espessura |
3,2 espessura |
||||
Z100 |
100 |
54 |
40-220 |
240 |
236 |
Z150 |
150 |
54 |
40-220 |
290 |
286 |
Z200 |
200 |
74 |
80-220 |
380 |
376 |
Z250 |
250 |
74 |
130-220 |
430 |
426 |
Z300 |
300 |
74 |
180-220 |
480 |
476 |
Toda a unidade no milímetro |
Especificações técnicas da máquina principal
1. Material: bobinas do aço carbono; força material: 235Mpa
2. Espessura material: 1.6mm - 3.2mm
3. Formando estações: 17 estações
4. Formando a velocidade: 12-15m/min que não inclui a perfuração e o corte
5. Poder do motor principal: 18.5kw
6. Energia hidráulica: 7.5kw
7. Sistema de controlo: Sistema de controlo do PLC de Panasonic; Omron ou Siemens ou o outro tipo são opcional
Nossas vantagens --Todas nossas máquinas se submetem ao controle restrito da qualidade
* projeto maduro e profissional da máquina
* seleção de alta qualidade da matéria prima
* elevada precisão no processamento das peças da máquina
* técnicos experientes na máquina que monta e que testa
