100 - rolo do Purlin de 240mm C que forma o tipo manual do ajuste da largura da máquina

100 - 240mm C Purlin Roll Forming Machine Manual Width Adjustment Type

Detalhes do produto:

Lugar de origem:	China
Marca:	BELIEVE INDUSTRY COMPANY
Certificação:	CE
Número do modelo:	C100-240

Condições de Pagamento e Envio:

Detalhes da embalagem:	Embalagem padrão de navegabilidade
Tempo de entrega:	60 dias
Termos de pagamento:	30% TT adiantado, 70% TT antes da expedição

contacto

Descrição de produto detalhada

O outro nome:	Rolo de aço do Purlin da ECO que forma a linha	Aplicação:	Pode produzir purlins da largura da Web de 80mm a de 240mm
Poder do motor:	15kw para a formação do rolo	Sistema de Controle:	Sistema de controle de PLC
A largura ajusta:	O manual ajusta os rolos e os espaçadores	Corte o movimento:	Corte hidráulico após a formação do rolo
Realçar:	purlin do c&z que forma a máquina , rolo do purlin de c z que forma a máquina

rolo do Purlin da C-forma de 100-240mm que forma a máquina com ajuste manual da largura

Breve descrição

Este rolo do metal que forma a máquina pode ser usado para produzir purlins de c com largura da Web de 100mm a de 240mm ajustando os rolos e os espaçadores. O material principal pode ser rolo formado é aço carbono e o aço galvanizado bobina com a espessura de 1.5mm a 3.0mm.

Linha inteira fluxo de trabalho

1. Sentido do trabalho: esquerdo--->right

2. Fluxo de trabalho: decoiling--->guiding--->leveling--->punching---formação do >roll--->cutting---> produto acabados

100 - rolo do Purlin de 240mm C que forma o tipo manual do ajuste da largura da máquina

Características da máquina

Com sistema de controlo automático do PLC
Pode rolar a escala das larguras da Web do purlin do formulário C de 80mm a 240mm
O manual ajusta os rolos e os espaçadores para cada dimensão do purlin

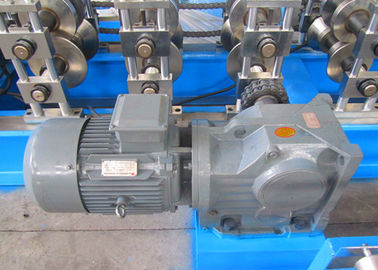

Conduzido eletricamente através de 2" corrente e roda dentada
o tipo rolo do Guia-polo está fácil para rolos e espaçadores em mudança

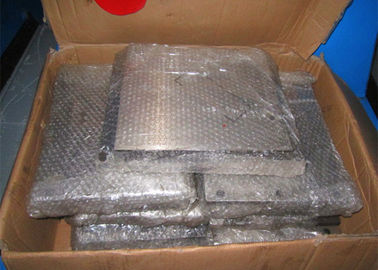

Corte hidráulico após o rolo que forma, 8 partes de lâminas de corte para cortar cada dimensão
O rolo que forma a velocidade é 12m a 15m/min, e a linha velocidade inteira é 6-8m/min
Alto nível da precisão do corte e do baixo corte da rebarba

Linha inteira componentes e especificações principais

Não.	Peças principais		Quantidade	Opções
1.	3Ton escolhem o Mandrel Decoiler		1 grupo	Decoiler hidráulico Cabeça dobro Decoiler Rolo de alta velocidade do projeto anterior Empilhador automático
2.	Máquina do Rollforming do Purlin de C	Guia de alimentação da entrada	1 grupo
		Niveladora	1 grupo

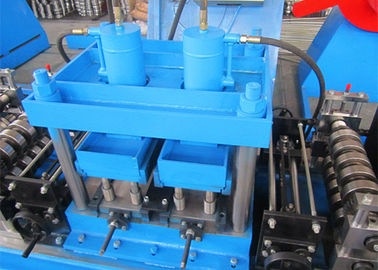

		Unidade de perfuração	1 grupo
		Estações do rolo	1 grupo
3.	Recebendo tabelas		2 grupos
4.	Armário de controle		1 grupo
5.	Estação hidráulica		1 grupo

Especificações principais da máquina

1. Espessura material: 1.5-3.0mm

2. Formando a velocidade: 12-15m/min

3. Estações do rolo: 14 staions

4. Poder do motor principal: 15kw

5. Energia hidráulica: 7.5kw

6. Sistema de controlo: Sistema de controlo do PLC de Panasonic

7. Movimentação: Movimentação Chain

8. Tolerância do comprimento de corte: ±2mm/6m; ±3mm/10m

Dimensões de Purlins da ECO

100 - rolo do Purlin de 240mm C que forma o tipo manual do ajuste da largura da máquina

Modelo	a / Largura da Web	b / Largura da flange	c / Largura do bordo	L / Lugar dos furos	Largura material
C-100	100	40	15	40-220	192
	100	50	20	40-220	222
	100	60	20	40-220	242
C-120	120	50	20	40-220	242
C-120	120	60	20	40-220	262
C-140	140	50	20	40-220	262
C-140	140	60	20	40-220	282
C-160	160	60	20	40-220	302
C-160	160	70	20	40-220	322
C-180	180	60	20	40-220	322
C-180	180	70	20	40-220	342
C-200	200	60	20	40-220	342
C-200	200	70	20	56-220	362
C-220	220	70	20	76-220	382
C-220	220	80	20	96-220	402
C-240	240	70	20	96-220	402
C-240	240	80	20	116-220	422
