Lugar de origem: | China |
Marca: | Believe Industry Company |
Certificação: | CE |
Número do modelo: | BELI-Z250 |
Preço: | USD 22,500 to 30,000 per set |
---|---|
Detalhes da embalagem: | A embalagem do nude da peça da máquina e prendido dentro do recipiente com fio de aço, o sistema de |
Tempo de entrega: | 60 dias |
Termos de pagamento: | 30% TT adiantado, 70% TT após controlado e aceitam antes da entrega |
Habilidade da fonte: | 50 grupos pelo quarto |
Nome da máquina: | O Purlin de Z lamina a formação da máquina | Conduza o movimento: | Movimentação Chain |
---|---|---|---|
Poder do motor principal: | 18.5KW | Rolo que forma a velocidade: | 12-15m/min |
Fonte de Alimentação: | 380V/50Hz/3Ph | Garantia da máquina: | 24 meses |
Realçar: | purlin do c&z que forma a máquina,purlin que faz a máquina |

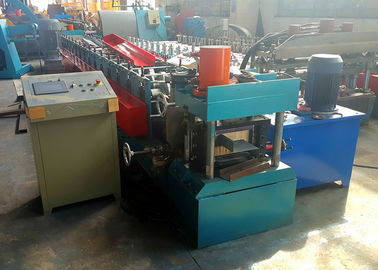

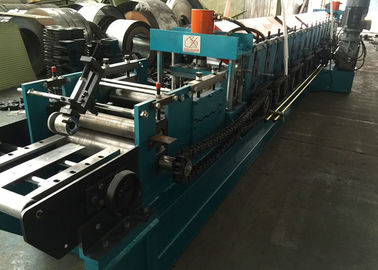

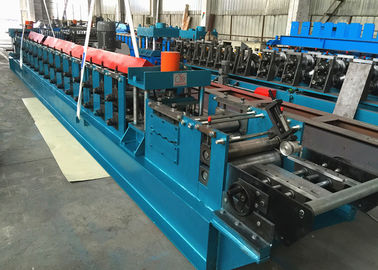

Rolo de aço do Purlin da seção de Z100-250 Z que forma a máquina com projeto econômico
Breve descrição
Este rolo que forma a máquina é usado para produzir os purlins de Z usados como as estruturas de construção de aço. O projeto de máquina econômico com suportes do rolo da movimentação chain e da placa de aço tem a vantagem do custo perdido relativo, assim que se os clientes são limitados em seu orçamento, a máquina com sistema de movimentação chain e o tipo do suporte do rolo da placa de aço será uma escolha melhor.
Não. | Peças principais da máquina | Quantidade | |
1. |
5Ton manual Decoiler |
1 unidade |
|
2. |
Rolo que forma a unidade |
a. guia de alimentação material |
1 unidade |
b. alimentação do rolo de pitada e 7-Roll que nivelam o dispositivo |
|||
c. dispositivo de perfuração hidráulico |
|||
d. rolo que forma o moinho |
|||
e. Straightener de Turquia |
|||
f. dispositivo hidráulico do corte/dispositivo do Parada-corte |
|||
3. |
Tabela do apoio da saída do produto final |
1 unidade |
|
4. |
Sistema de controlo do PLC |
1 unidade |
|
5. |
Estação hidráulica |
1 unidade |
Desenho do perfil e medidas do Purlin de Z
Esta máquina do purlin de z pode produzir purlins de z com o 100mmm à largura da Web de 250mm. Necessidade de usuários de ajustar manualmente o rolo e os espaçadores para mudar a diferença para produzir cada dimensão. Se os clientes têm o volume alto de produção, nós sugerimos um projeto de máquina de alta velocidade automático. A máquina automática salvar muito tempo no ajuste e é mais fácil para usuários operar-se.
Modelo do Purlin de Z |
A |
B |
C |
D |
Largura de alimentação |
Z-100 |
100 |
56 |
54 |
15 |
227 |
Z-120 | 120 | 66 | 64 | 20 | 277 |
Z-150 |
150 |
66 |
64 |
20 |
307 |
Z-180 | 180 | 66 | 64 | 20 | 337 |
Z-200 |
200 |
66 |
64 |
20 |
357 |
Z-220 | 220 | 66 | 64 | 20 | 377 |
Z-250 |
250 |
66 |
64 |
20 |
407 |
TODA A UNIDADE NO MILÍMETRO |
Parâmetros técnicos principais
1. Espessura material: 1.6-3.2mm
2. Força de rendimento: ≤345Mpa; aço suave
3. Formando etapas: 16 etapas de acordo com o perfil e o material a usar-se
4. Formando a velocidade: 12-15m/min que não inclui a perfuração e o corte
5. Poder do motor principal: 15kw
6. Sistema de controlo: Sistema de controlo automático do PLC de Panasonic
7. Movimentação: conduzido eletricamente através de 2,0" corrente
8. Tipo do corte: cortando após o rolo que forma, necessidade de usuários de mudar as lâminas de corte para cada tamanho do purlin
9. Energia hidráulica: 7.5kw
Características econômicas da máquina do Rollforming do Purlin de Z
Se você precisa mais detalhes da máquina, contacte-nos por favor!
