Lugar de origem: | China |
Marca: | BELIEVE INDUSTRY |
Certificação: | CE |
Número do modelo: | Máquina do corrimão da estrada de 2 ondas & de 3 ondas |
Detalhes da embalagem: | O transporte padrão do recipiente do mar, peça principal da máquina é embalagem nude e interior pren |
---|---|
Tempo de entrega: | 75 a 90 dias |
Termos de pagamento: | T/T, L/C |
Habilidade da fonte: | 45 grupos pelo quarto |
Aplicação: | Use para produzir 2 3 do corrimão da estrada da onda painéis da onda e | Sistema de controlo: | Sistema de controlo do PLC |
---|---|---|---|
Movimentação e transmissão: | Movimentação do motor elétrico, transmissão da caixa de engrenagens | Velocidade da máquina: | 0-15m/min |

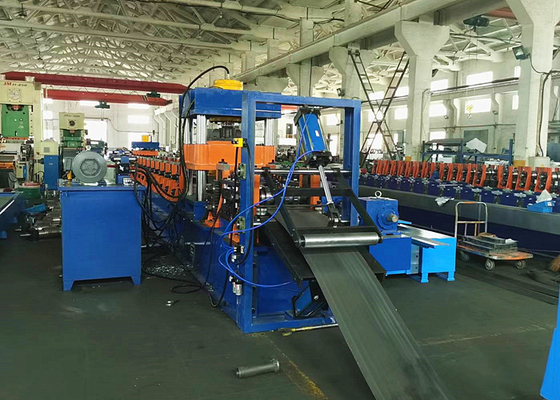

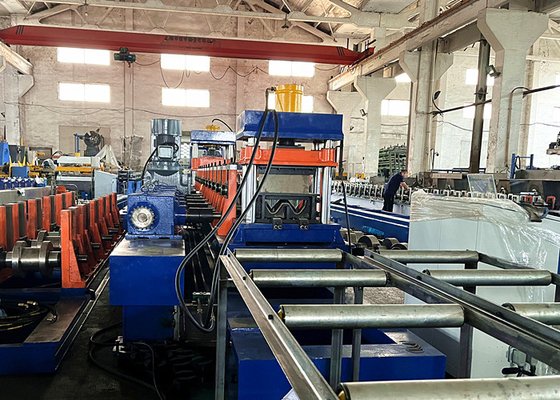

Perfil de W & mudança do corrimão da estrada do Thrie-feixe sobre o rolo que forma a máquina
Os corrimões da estrada são laminam os produtos de aço formados usados como a barreira protetora para ambas as estradas e vias expressas. Há principalmente 2 tipos de corrimões: Corrimão da onda de W profile/2 e corrimão da onda thrie-beam/3. Devido aos padrões diferentes de cada país. há alguma diferença entre os projetos do corrimão. Acredite que oferta de Indústria Empresa costume-costurou as máquinas baseadas nas exigências detalhadas dos usuários.
Esta máquina higway do corrimão do perfil & do Thrie-feixe de W pode produzir 2 tipos de painéis do corrimão da estrada em uma máquina. E é rápido mudar mais de um perfil que processa a outro. O material principal pode ser rolado é bobinas de aço laminadas a alta temperatura e bobinas de aço galvanizadas com espessura de 1.5-3.0mm.
Painel do corrimão da estrada de 2 ondas & de 3 ondas (perfis somente para a referência)
Componentes principais da máquina do painel do corrimão da estrada
Não. | Componentes da máquina | Função | Quantidade |
1. | 8 Ton Hydrauic Decoiler | Usado para apoiar e desenrolar as bobinas | 1 |
2. | Nivelando & unidade de perfuração | Assegure o nivelamento das folhas e perfure furos antes de formar do rolo | 1 |
3. | Rolo que forma a unidade | O rolo forma a folha nos perfis exigidos, 2 grupos de rolo que formam rolos | 2 |
4. | Cortando a unidade | Corte os corrimões formados baseados no comprimento exigido | 1 |
5. | Corra para fora Tanle | Apoio e para recolher os produto acabados | 2 |
6. | Armário de controle elétrico | Sistema de controlo do PLC | 1 |
7. | Estação hidráulica | Poder da oferta para perfurar e cortar | 1 |
Trabalhos da máquina: desenrolamento da bobina --> alimentando & guiando --> nivelando --> furos de perfuração --> formação do rolo --> corte ao comprimento --> coleta dos produtos finais
Parâmetros técnicos da máquina principal
Unidade de Decoiling
1. Tipo de Decoiler: decoiler mechenical (decoiler manual); decoiler hidráulico
2. Capacidade de carga: 5T, 6T, 8T
3. Max Coil Width: 600mm
4. Diâmetro interno da bobina: 450-530mm
5. Diâmetro exterior da bobina: 1200mm máximo
Nivelando a unidade & a unidade de perfuração
Esta linha de produção do corrimão da estrada adota o projeto integrado de nivelar a unidade e a unidade de perfuração. A unidade de nivelamento assegura o bom nivelamento da folha antes de perfurar e rola a formação. A unidade de perfuração perfurou os furos baseados no desenho do perfil. Este tipo do projeto é econômico, nós igualmente temos a alta velocidade e o projeto alto da produtividade.
1. Nivelando o rolo: acima dos rolos da camada 3, sob rolos da camada 4
2. Material de nivelar o rolo: 40Cr, HRC 48-52°, 80mm no diâmetro
3. Nivelando o poder: 5.5kw
4. Tipo de perfuração: perfuração hidráulica; pré-perfurar
5. Energia hidráulica: 22kw
6. molde de perfuração: Cr12Mov, HRC58-62°

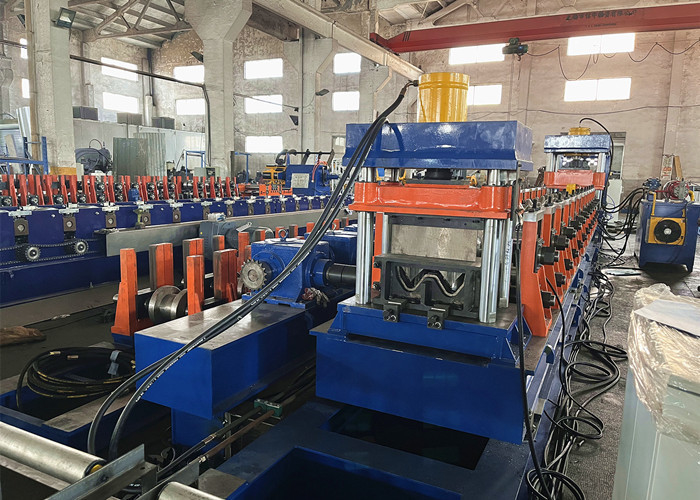

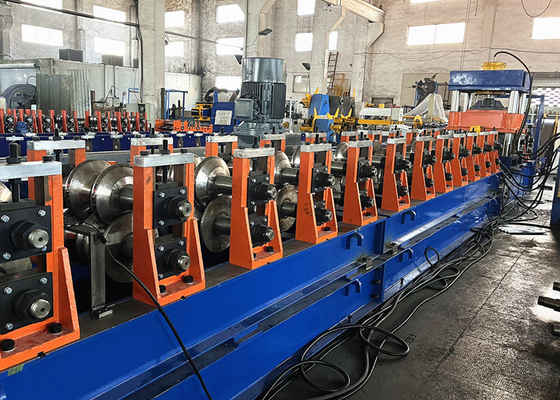

Rolo principal que forma a unidade:
Há 2 grupos de rolo que formam unidades para processar ambos os corrimões de 2 ondas e 3 corrimões da onda. Os suportes do rolo são aparafusados na placa de aço, que pode ser levantada no conjunto para mudar sobre facilmente.
1. Etapas de rolamento: 17 etapas (17 suportes do rolo)
2. Material do eixo: 80mm no diâmetro; 40Cr HB220-260
3. Material do rolo: GCr15, HRC58-62°
4. Poder para a formação do rolo: 22kw
5. Movimentação e transmissão: eletricamente movimentação do motor; transmissão da caixa de engrenagens
6. Rolo que forma a velocidade: 0-15m/min
Unidade de corte hidráulica
1. Cortando o tipo: corte hidráulico; corte após a formação do rolo
2. Energia hidráulica: 22kw
3. Material da lâmina de corte: Cr12Mov, HRC58-62°
4. Tolerância do comprimento de corte: ±1.5mm
Acredite o rolo da oferta de Indústria Empresa que forma soluções da máquina para séries do corrimão da estrada:
1. Máquina do corrimão do perfil de 2 ondas/W
2. 3 máquinas do corrimão da onda/feixe
3. Mudança do corrimão de 2 ondas e de 3 ondas sobre a máquina
4. Rolo do cargo do corrimão da estrada que forma a máquina
5. Máquina de carimbo do painel de extremidade do corrimão da estrada
Para mais detalhes da máquina do corrimão da estrada, contacte-nos por favor!
