Lugar de origem: | China |
Marca: | BELIEVE INDUSTRY |
Certificação: | CE |
Número do modelo: | BELI-CABLETRAY |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | According to customers' requirement |
Detalhes da embalagem: | Embalagem em condições de navegar padrão, envolvida com filme plástico e prendida com fio de aço |
Tempo de entrega: | 90 a 120 dias |
Termos de pagamento: | T/T, L/C |
Habilidade da fonte: | 45 grupos pelo quarto |
Tipo da máquina: | Máquina fria do Rollforming | Aplicação da máquina: | Amplamente utilizado para a indústria da construção civil da construção de aço |
---|---|---|---|
Tamanho das bandejas de cabo: | largura de 100-600mm, altura de 50-150mm | As larguras ajustam: | Automático ajuste, infinitamente ajustável |
Sistema de controlo: | O sistema de controlo do PLC com tela táctil opera o painel | Velocidade da máquina: | 10-15m/min |

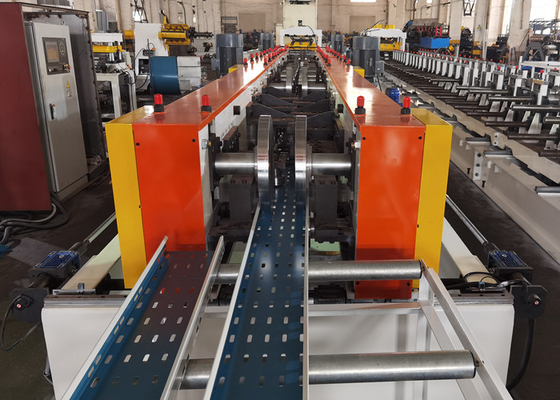

Cabo perfurado de aço de aço/de aço inoxidável/Pre-pintado galvanizado Tray Roll Forming Production Line

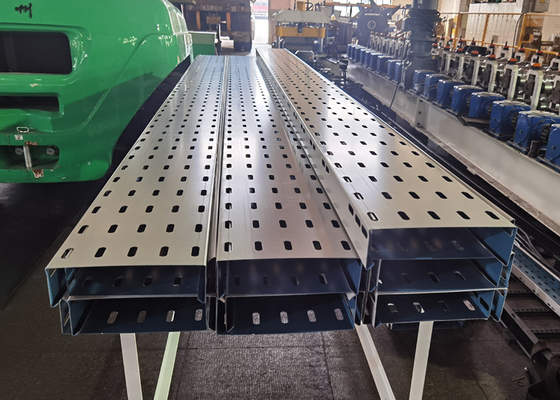

O tipo perfurado bandejas de cabo é amplamente utilizado ao instalar grandes volumes de cabos distribuidores de corrente resistentes. Tem a vantagem da ventilação, que faz a avaliação completa do ar livre do cabo e pode extremamente aumentar a vida dos cabos.
Acredite projetos de Indústria Empresa e fabrique o rolo da bandeja de cabo que forma as linhas baseadas na exigência de clientes. Nossa máquina pode produzir bandejas de cabo do canal, bandejas de cabo da escada, e bandejas de cabo perfuradas, etc. com espessura de 1.0mm - de 4.0mm e largura de 40mm a de 1500mm. Materail aplicável é bobinas de aço galvanizadas, bobinas pre-pintadas, bobinas de aço inoxidável, etc.
Não. | Cabo Tray Width (milímetros) | Cabo Tray Height (milímetros) |
1. | 50 / 100/150 | 15 / 35/50/80/100 |
2. | 200 / 300/400/500/600/1000 | 50 / 80/100/150/200/250 |
Características principais da máquina
* Máquina personalizada projetada de acordo com tamanhos exigidos, a espessura material, os testes padrões de furo da perfuração e os perfis.

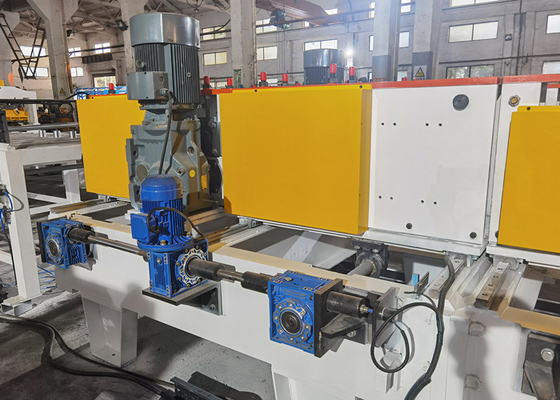

* Ajuste automático dos tamanhos, operação fácil e tempo - economia.
* tipo do Pre-corte, nenhuma necessidade de mudar as lâminas de corte para cada tamanho da bandeja.
* Os rolos atravessam o tratamento térmico do vácuo para a grande dureza.
* Imprensa de perfuração da alta velocidade e da elevada precisão

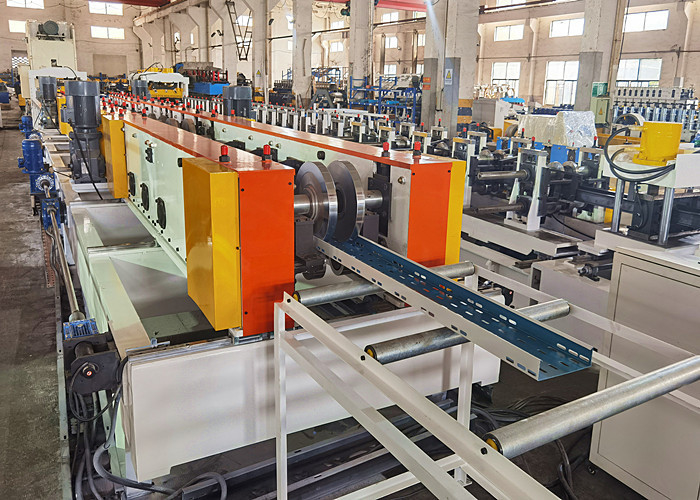

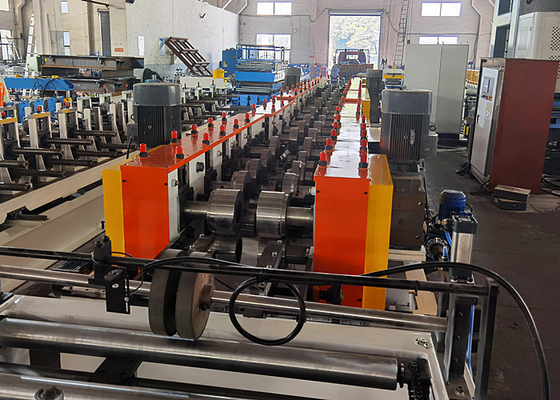

Linha inteira componentes e disposição
Todo
Linha inteira processo de trabalho: - nivelando - - pre-corte - formação de perfuração decoiling do rolo - produtos finais
Parâmetros técnicos principais
1. Informação de matéria prima
1,1 o material pode ser usado: bobinas de aço galvanizadas, bobinas de aço pre-pintadas, bobinas de aço inoxidável
1,2 espessura material: 1.0-4.0mm
1,3 força material: 195-235Mpa
2. Parâmetros técnicos da máquina
2,1 Decoiler e nivelamento do tipo da unidade: tipo integrado decoiler e niveladora
2,2 capacidade de carregamento máxima de Decoiler: 5000kgs
2,3 nivelando a unidade: projeto de 9 rolos, 4 rolos superiores, rolos da parte inferior 5 que nivelam para o bom nivelamento antes de perfurar
2,4 material de nivelar rolos: eixos 40Cr contínuos com diâmetro de 70mm
2,5 rolo que forma etapas: 20-28 etapas
2,6 poder principal: 11kw * motor 2 elétrico para a formação do rolo
2,7 material do eixo: eixos 40Cr contínuos com diâmetro de 80mm
2,8 material dos rolos: GCr15, HRC58-62
2,9 rolo que forma a velocidade: 8-15m/min que não inclui a perfuração e o corte
2,10 sistema de controlo: sistema de controlo automático do PLC
2,11 sistema de movimentação: movimentação do motor elétrico através da corrente
2,12 tipo de perfuração: imprensa de perfuração da alta velocidade e da elevada precisão
2,13 material do molde de perfuração: Cr12Mov, HRC58-62
2,14 cortando o sistema: tipo de corte hidráulico, pre-corte antes de formar do rolo
2,15 poder para cortar: 7.5kw
2,16 material da lâmina de corte: Cr12Mov, HRC58-62
2,17 tolerância do comprimento de corte: +/- 1.5mm
Se você precisa mais detalhes da máquina, contacte-nos por favor diretamente.
