Detalhes do produto:
Condições de Pagamento e Envio:
|
largura material: | 1250mm, 1000mm, 914mm | Força material: | Material G550 |
---|---|---|---|
Poder do motor: | 7.5KW | Formando etapas: | 22 etapas |
Conduza o movimento: | Através da corrente e da roda dentada | Fonte de Alimentação: | 380V 50Hz 3Phase; 415V 50Hz 3Phase |
Realçar: | rolo da folha do telhado que forma a máquina,rolo do perfil que forma a máquina |

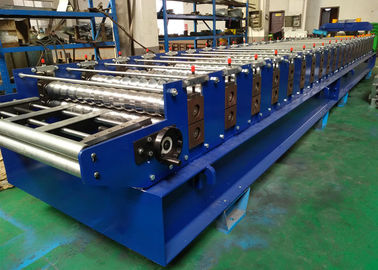

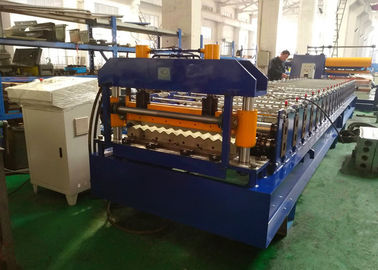

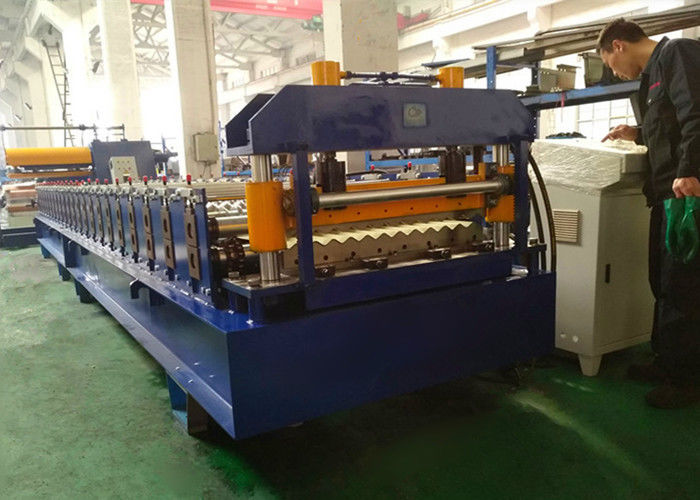

Máquina ondulada do Rollforming da folha do metal com largura 1000mm material de 914mm
Descrição
Este rolo que forma a máquina é feito para produzir folhas onduladas com altura de 18mm, distância do passo de 76mm/76.2mm e 836/838 de largura da tampa. O material principal pode ser rolo formado é bobinas de aço galvanizadas de grande resistência de 0.2mm a de 0.4mm e bobinas do aço suave de 0.3mm a de 0.7mm.
Com largura de alimentação de 1000mm, a largura da tampa do formado corruga a folha é 836mm. Com 914mm largura de alimentação, a largura da tampa do produto final é 762mm. Usuários nenhuma necessidade de ajustar os rolos para larguras materiais diferentes, para ajustar somente o dispositivo de guiamento da entrada para evitar o desvio.
Componentes principais de máquina ondulada do Rollforming da folha
Não. | Peças principais da máquina | Descrição |
1. | 5Ton manualmente Uncoiler | Expansão manualmente interna, desenrolamento unpowered |
2. | Alimentando e dispositivo de guiamento | Evite o desvio material ao participar no rollformer |
3. | Unidade principal do Rollforming | Conduzido eletricamente através da corrente e da roda dentada |

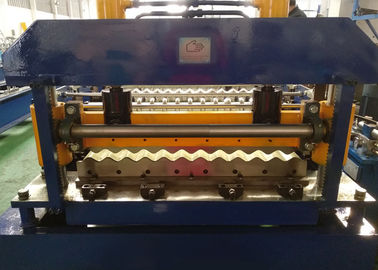

4. | Dispositivo hidráulico do corte | Corte hidraulicamente posto, tipo do parada-corte |
5. | Produto final que recebe tabelas | Tabelas de recepção Unpowered, tipo do rolo-transporte |
6. | Sistema de controlo bonde | Sistema de controlo do PLC de Panasonic |
7. | Estação hidráulica | Tipo local famoso |
Fluxo de trabalho:
1. Linha sentido: esquerdo-->right
2. Processo do trabalho: decoiling-->guiding--formação do >roll-->cutting-->running para fora
Parâmetros técnicos principais
1. Materiais: Bobinas galvanizadas do aço, bobinas de PPGI, bobinas do aço da cor
2. Espessura material: 0.2-0.7mm
3. Poder do motor principal: 5.5KW/7.5KW
4. Formando estações: 18 estações a 22 estações
5. Formando a velocidade: 10-15m/min
6. Material do eixo: 40Cr com os 76mm no diâmetro, em eixos contínuos com tratamento térmico e em cromo chapeado

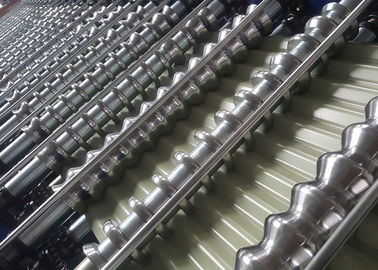

7. Material do rolo: No.45 aço, tratamento térmico com o cromo chapeado da espessura de 0.05mm
8. Energia hidráulica: 4KW
9. Material da lâmina de corte: Cr12Mov
